QUAD-CAPTURE | USB Audio Interface
컴팩트한 바디에 고음질의 레코딩 환경을 실현. 고기능의 차세대 스탠다드 USB 2.0 오디오 인터페이스.
QUAD-CAPTURE는, OCTA-CAPTURE로 호평의 고음질설계 “VS PREAMP”, 저레이턴시를 실현하는“VS STREAMING”, 원 액션으로 최적인 입력 레벨을 설정할 수 있는“AUTO-SENSE” 를 계승한 4 IN/4 OUT, 최대 24bit/96 kHz의 USB 2.0 오디오 인터페이스입니다. 컴팩트한 사이즈의 본체에 다양한 악기에 대응하는 입력 단자를 갖추었습니다. 라이브 스테이지에서 위력을 발휘하는 그랜드 리프트 기능도 탑재, 가혹한 환경에서도 안심하고 사용할 수 있는 견고한 알루미늄 바디에 담았습니다. USB 전원 구동에도 대응해, 자택, 스테이지, 모바일 환경 등, 어떤 환경에도 스튜디오 클래스의 레코딩을 가능하게 하는, 차세대 표준이라고 부르기 적절한 오디오 인터페이스입니다.
- OCTA-CAPTURE로 높은 평가를 얻은 고음질설계의 마이크 프리앰프 「VS PREAMP」를 2기 탑재.
- 초저레이턴시와 안정적인 동작을 실현하는 「VS-STREAMING」테크놀로지 사용.
- 최적 입력 레벨을 자동적으로 설정하는 「AUTO-SENS」탑재.
- USB 2.0 대응과 장소를 가리지 않고 사용이 가능한 USB 전원 구동 대응.
- 최신 DAW 소프트 웨어 「 SONAR X1 LE」를 포함.
- 선명한 사운드를 실현하는 VS PREAMP를 2기 탑재.
QUAD-CAPTURE는, 높은 음질과 컴팩트성을 양립시킨 차세대 오디오 인터페이스.
2 계통의 마이크 입력 단자에는, V-STUDIO 700이나, 디지털 믹서 M-400, OCT-CAPTURE의 하이 퀄리티인 마이크 프리앰프 VS-PREAMP를 탑재하였습니다. 또한 아날로그 회로와 디지털 회로를 기판 레벨로 분리하는 것으로, 회로간의 간섭에 의한 노이즈나 크로스턱등의 문제를 철저하게 배제하고 있습니다.
물론 엄선된 A/D변환 장치나 고성능 DSP에 의한 고품질인 디지털 컴프레서 회로 등, V-STUDIO700나 OCTA-CAPTURE로 길러 온 설계 이념을 계승해, 투명한 사운드를 추구합니다. 악기나 마이크가 가지는 본래의 사운드를 빠뜨리지 않고 캡쳐 할 수가 있습니다. 또한, 프리앰프부에는 독립된 로우 컷과 위상 변환 스위치를 탑재. 디지털 컴프레서를 포함 각종 파라미터는 전용으로 개발된 컨트롤 패널부터 자유자재로 컨트롤이 가능합니다.
4 IN/4 OUT의 고음질USB 2.0 대응 오디오 인터페이스.
QUAD-CAPTURE는 컴팩트한 사이즈 4 IN/4 OUT, 최대 24bit/192 kHz의 입출력을 실현합니다.
인풋1-2은 XLR 콤보 잭을 사용, 팬텀 전원에 대응하며 콘덴서 마이크도 사용 가능한 XLR 단자와 신디사이저등의 전자 악기의 연결에 최적인 TRS 타입의 표준 폰 단자를 겸비하고 있습니다. 또, 인풋 1은 리어 패널의 Hi-Z스위치에 의해 기타나 베이스를 다이렉트로 연결 할 수가 있습니다.
아웃풋에는 TRS 표준 폰 타입의 스테레오 아웃이 있고 노이즈의 영향을 받기 어려운, 고품질 밸런스 연결은 모니터 스피커등의 연결에 최적입니다. 또한 콕셜의 디지털 입출력과 MIDI 입출력 단자를 1 계통씩 탑재하는 등, 다양한 입력 소스에 적절한 입력 단자를 갖추어 간단하면서 장소를 가리지 않는, 높은 유연성을 가진 레코딩 환경을 구축할 수 있습니다.
PC를 사용한 DAW 시스템에서 문제가 되기 쉬운 그랜드 루프에 의한 노이즈를 회피하는 그랜드 리프트 기능으로 다이렉트 박스로서도 활용 가능합니다. 음악 제작용도 뿐만 아니라, 라이브 스테이지 등 모든 환경에서도 안심하고 사용할 수가 있는, 높은 신뢰성을 실현하고 있습니다.
VS STREAMING에 의한 압도적인 저레이턴시를 실현.
QUAD-CAPTURE는, OCTA-CAPTURE에서 호평이었던, 신개발 오디오 스트리밍 테크놀로지 VS STREAMING를 사용 하고 있습니다. 드라이버와 하드웨어를 융합시켜, 레코딩시에 문제가 되는 모니터음의 레이턴시를 초저레벨로 억제하는 것과 동시에, 시스템에 안정적인 동작을 실현했습니다.
VS STREAMING는, 하드웨어에 내장된 고품질 오디오 전용 클락을 바탕으로 하드웨어, 드라이버, DAW가 각각 동기. 저노이즈/저지터-의 고음질을 실현하는 것과 동시에, 오디오 스트리밍시에는 뛰어난 퍼포먼스를 가능케 하여, 지금까지 없는 저레이턴시와 선명한 음질을 선보입니다.
드라이버는, Windows 환경의 WDM/ASIO 2.0 및 Macintosh 환경의 CoreAudio의 양 플랫폼에 대응합니다. SONAR를 비롯한 여러가지 DAW 소프트 웨어와 함께 최적의 레코딩 환경을 구축할 수가 있습니다.
입력 레벨의 자동조정이 가능한 AUTO SENS 기능을 탑재.
QUAD-CAPTURE의 아날로그 입력 단자에는, 악기의 음량을 해석해 최적의 입력 레벨로 자동 설정하는 AUTO SENS를 탑재하고 있습니다. AUTO SENS를 ON 하면 일정시간의 리허설을 실시하는 것만으로, 입력 신호의 음량 변화를 해석해, DAW에 적정한 레벨로 레코딩이 가능합니다. 세팅 시간이 한정된 레코딩시나, 입력 레벨의 설정 미스에 의한 클립등의 실패를 미리 막아, 안심하고 레코딩을 실시할 수 있습니다.
입력 레벨은 SENS 노브의 주위에 레이아웃 된 고품질의 LED 인디케이터에 의해 시각적으로 확인할 수 있는 등, 사용성이 향상되었습니다.

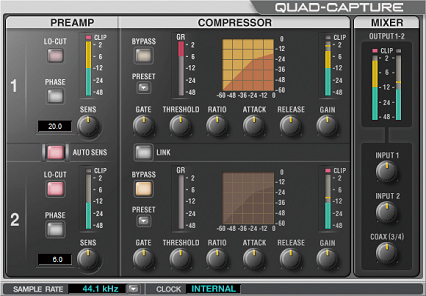

AUTO SENS는 본체 버튼 뿐만 아니라, 새로이 개발된 컨트롤 패널을 사용해 PC로부터 원격으로 ON/OFF 조작을 실시할 수도 있습니다. 컨트롤 패널에서는, 샘플링 레이트를 비롯하여 디지털 컴프레서, 다이렉트 모니터링 등 모든 파라미터를 그래피컬하게 확인 가능합니다. 피크 인디케이터 첨부의 레벨 미터나, 컴프레서의 게인 축소 미터도 탑재해, 하드웨어 이펙터 감각으로 스트레스 없게 조작할 수가 있습니다.
인풋 레벨이나 컴프레서의 파라미터 등, 모든 설정 정보는 PC에 저장 해 두는 것이 가능합니다. 연결 하는 악기 마다 설정을 기록해 두면, 상황에 따라 최적의 레코딩 환경을 순간적으로 불러와 재현 할 수가 있습니다.
USB 전원 구동, 로우 노이즈, 와이드 레인지를 실현.
QUAD-CAPTURE는, 노트북 PC와 함께 모바일 환경에 최적인 USB 전원 구동이면서, 4 IN/4 OUT, 최대 24bit/192 kHz를 실현합니다. USB 베이스 전원을 본체 내부에서 재생성해, 전압을 와이드 레인지로 바꾸어, 새로운 고음질과 안정된 동작을 가능하게 했습니다. 이것에 의해, UA-25 EX로부터 약20%의 전원 효율 향상에 성공하였습니다. 또한 14 dB의 광대한 헤드 룸을 실현하는 동시에 외래 노이즈에 강하고 견고한 알루미늄 바디를 사용하여 컴팩트 사이즈면서 넓은 다이나믹 레인지와 로우 노이즈를 약속합니다.
곧바로 음악 제작을 시작할 수 있는 최신 DAW 소프트 웨어를 번들로 포함.

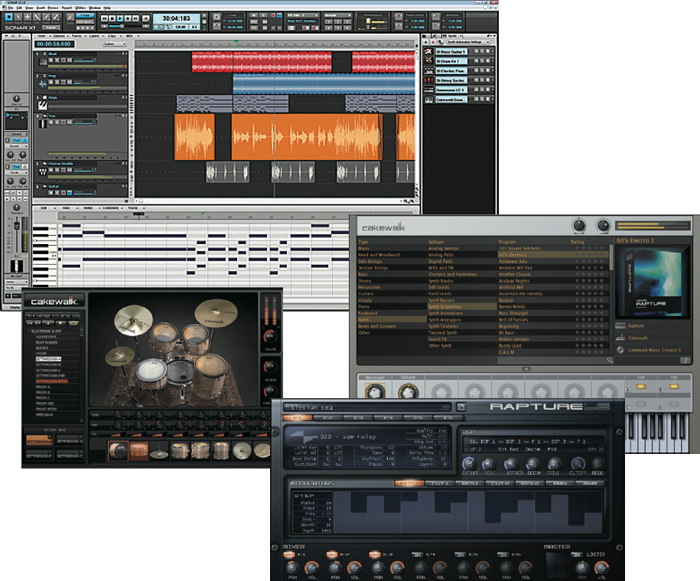

QUAD-CAPTURE에는, Cakewalk에서 정평인 DAW 소프트 웨어 「SONAR X1」를 기본으로 개발된 「 SONAR X1 LE」를 번들로 포함. SONAR X1 LE는 최대 32 bit/96 kHz의 고음질 레코딩에 대응하며, 최대 32 오디오 트랙, 24 플러그 인 이펙트와 8 플러그 인 신디가 동시에 사용 가능한 본격적인 DAW 소프트 웨어입니다.
락이나 재즈, 힙합 등, 다채로운 장르를 지원하는 드럼 세트를 다수 수록하고 있으며, 리얼한 드럼 사운드를 재현 가능한 「Studio Instruments Drum Kit」나, 인기 음원 「D-PRO」와「RAPTURE」부터 엄선한 150 종류의 사운드를 내장한 「Cakewalk Sound Center」, 심플한 아날로그 신디사이저 「Square I」등의 플러그 인 신디사이저, 또한 톤워크에 필수인 플러그 인 이펙트를 포함하고 있어, 구입한 그 날부터 본격적인 음악 제작을 시작할 수가 있습니다.

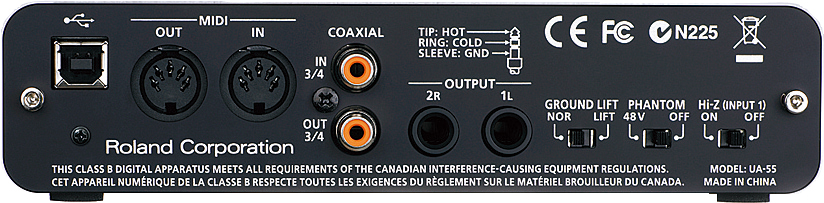

리어 패널
