디지털의 고음질을 아날로그 믹서 감각으로 컨트롤, EDIROL 브랜드가 제안하는 새로운 컨셉의 오디오 인터페이스 믹서.
디지털의 고음질을 아날로그 믹서 감각으로 컨트롤, EDIROL 브랜드가 제안하는 새로운 컨셉의 오디오 믹서.
EDIROL M시리즈 믹서는, 롤랜드의 디지털 테크놀로지를 응축한 오디오 믹서 시리즈입니다. M-16DX/ M-10DX는, 24 비트/96 kHz의 고음질의 디지털 프로세싱에 대응하면서도, 아날로그 믹서 감각의 심플한 조작이 가능. 디지털식등에서는의 신기능과 하이퀄리티 이펙트 기능을 장비 한, 새로운 컨셉의 디지털 믹서입니다. 또, 배터리 구동도 가능한 컴팩트 아날로그 믹서로서M-10MX도 시리즈에 추가. 용도에 응해 선택 할 수 있는, 3 모델의 라인 업입니다.
■ SONAR LE 번들로 포함 제품
믹서 콘트롤러와 콘넥터 박스의 세퍼레이트 시스템을 채용
24 비트/96 kHz의 고음질풀 디지털 프로세싱에 대응
디지털 프로세싱이면서 아날로그 믹서 감각의 컨트롤이 가능
고품격인 마이크 프리앰프 장비의 채널 1 4, 기타/베이스용 Hi-Z단자를 장비의 채널 1 2, 디지털 입력 대응의 채널 11 12 등, 다채로운 16 채널 입력을 장비
홈 스튜디오등의 주파수 특성을 자동 보정할 수 있는 룸 어쿠스틱 오토 컨트롤 기능을 장비
122×32 닷, 백 라이트 첨부 그래피컬 LCD 디스플레이를 장비
고품격 이펙트 프로세서를 내장
USB2. 0 단자를 콘넥터 박스에 장비

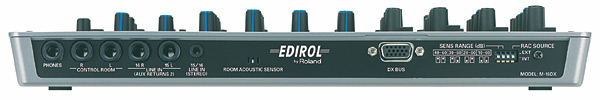

M-16 DX는, 믹서 콘트롤러와 I/O모듈인 콘넥터 박스의 2개의 유니트로부터 구성되는 세퍼레이트 시스템을 채용하여. 장소를 차지하는 연결 케이블류는 랙 마운트도 가능한 콘넥터 박스에 집약되기 때문에, 독립한 믹스 콘트롤러를 배선에 영향을 주지 않는 자유로운 배치로 사용할 수가 있습니다. 믹서 콘트롤러의 전원은, 콘넥터 박스로부터 공급. 헤드폰 단자도 콘트롤러 측에 장비 되고 있기 때문에, 번거로운 케이블의 처리가 필요없으며, 심플하고 공간절약인 데스크 탑 환경이 구축 가능합니다.
24 비트/96 kHz의 풀 디지털 프로세싱을 실현.

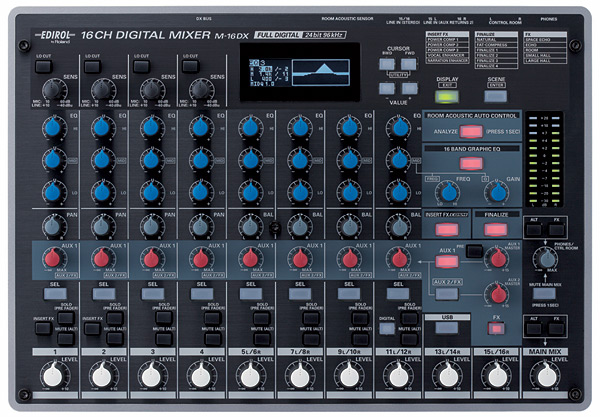

M-16 DX는, 24 비트/96 kHz에 의한 고음질의 풀 디지털 프로세싱에 대응. 노이즈의 발생을 억제한, 하이 퀄리티 믹스 환경을 실현합니다. 또, 디지털 프로세싱이면서, 조작은 아날로그 믹서 감각으로 실시하는 것이 가능. 각 채널에 3 밴드 EQ나 PAN, AUX, Select, Solo/Mute, Level등의 콘트롤러를 배치한 심플한 레이아웃은, 디지털을 의식시키지 않는 아날로그 라이크로써 직감적인 조작이 가능합니다.
충실한 입출력 단자를 장비.

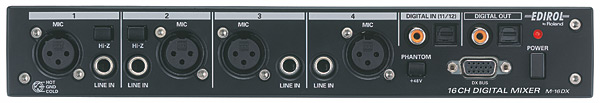

M-16 DX는, 다채로운 입출력 단자를 장비. 마이크나 기타, 사운드 모듈, 레코딩 시스템 등, 다양한 악기/기기를 연결 하는 것이 가능합니다. M-16 DX는, 16 채널의 입력에 대응. 채널 1 4에는 고품격인 마이크 프리앰프를 장비 해, 다양한 다이나믹 마이크나 팬텀 전원 대응의 콘덴서 마이크가 연결 가능합니다. 또, 채널 1 2에는 Hi-Z단자를 장비. 기타나 베이스를 다이렉트에 입력할 수가 있습니다. 또한, 채널 11 12는 디지털 입력도 가능. 콕셜/옵티컬 두가지 단자에게 대응하고 있습니다.
스튜디오의 주파수 특성을 자동 보정하는 룸 어쿠스틱 오토 컨트롤 기능.
M-16 DX에 장비 된, 신개발의 룸 어쿠스틱 오토 컨트롤은, 홈 스튜디오등의 주파수 특성을 자동으로 보정해 주는 인텔리젼스 기능. 내장의 센서와 사운드 제너레이터로, 모니터 스피커나 방의 주파수 특성을 측정해, 기호의 음향 특성에 보정해 출력하는 것이 가능합니다. 최적의 특성을 얻는 것으로, 다양한 환경에서 안정된 믹스 작업 을 할 수가 있습니다.
시인성이 뛰어난 그래피컬 LCD를 탑재.
M-16 DX는, 122×32 닷의 백 라이트 첨부 그래피컬 LCD 디스플레이를 장비. 시인성이 뛰어난 화면에서, 이펙트의 오퍼레이션이나 스펙트럼 애널라이저의 확인 등, 여러가지 조작을 실시할 수가 있습니다. 또, 그래피컬 LCD는 EQ컨트롤에서도 위력을 발휘. 시각적인 그래프와 수치를 보면서, 주파수나 Q의 설정을 치밀하게 변경할 수가 있습니다.
고품격인 이펙트 프로세서를 내장.
M-16 DX는, 고품격인 이펙트 프로세서를 내장. 자유도의 높은 톤 워킹을 서포트합니다. 채널 1 2에는, 컴프레서나 인핸서등의 애드 이펙트를 거는 것이 가능하여 보컬이나 어쿠스틱 악기의 입력시에 효과를 발휘합니다. 또, 각 채널의 AUX의 센드 리턴을 통해서, 리버브/에코를 거는 것이. 라이브 스테이지등에서의, 소규모의 PA믹서라고 해도 활약할 수 있습니다. 또한, 마스터 아웃에는, 마스터링 이펙트를 더하는 일도 가능. 믹스 다운할 때의, 마스터링 툴로서 이용할 수 있습니다. 그리고, M-16 DX는, 8개의 씬 메모리를 탑재. 이펙트의 세팅을 기록해 두는 것이 가능합니다.
멀티 채널의 오디오 인터페이스라고 해도 기능.

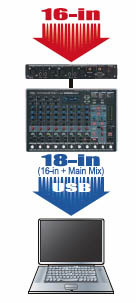

M-16 DX는, USB2. 0 단자를 콘넥터 박스에 장비. PC와 연결 하면, 16 채널에 가세해 마스터 믹스 2 채널의 합계 18 채널을 독립한 트랙으로서 DAW 소프트에 인풋 할 수 있는, 멀티 채널의 오디오 인터페이스라고 해도 사용 가능합니다. Cakewalk SONAR LE도 부록(번들)으로 포함 하고 있어, 레코딩 작업시에 위력을 발휘해, PC와 M-16 DX만으로, 풀 디지털의 음악 제작 환경을 구축할 수가 있습니다.
마이크 인풋 콘넥터1-4= 60 - 10 dBu, 인풋 잭1-4= 40 - ＋10dBu ※최대 입력 레벨=규정 입력 레벨 ＋22 dB, 인풋 잭 5-16=＋0 dBu, 인풋 잭15-16(RCA 핀 타입/스테레오 미니 타입)= 10dBu ※최대 입력 레벨=규정 입력 레벨 ＋18dB
입력 impedance
마이크 인풋 콘넥터1-4=1.5kΩ, 인풋 잭1-4=20kΩ, 인풋 잭5-16=20kΩ, 인풋 잭15-16 (스테레오 미니 타입)=14kΩ
규정 출력 레벨
메인 아웃풋/ALT 아웃풋/AUX 센드1-2=＋0 dBu, 2 TRACK 아웃풋= 10 dBu, 컨트롤 룸 아웃풋= 6dBu ※최대 출력 레벨=규정 출력 레벨 ＋22dB
출력 impedance
메인 아웃풋/ALT 아웃풋/AUX 센드1-2=600Ω, 2 TRACK 아웃풋=1kΩ
추천 부하 impedance
10kΩ이상
디스플레이
그래픽 LCD(백 라이트 첨부) 122×32 닷
I/O모듈 연결 단자

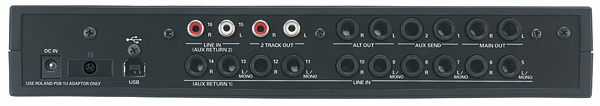

마이크 인풋 콘넥터1-4=XLR 타입(밸런스, 팬텀 전원), 인풋 잭1-14=TRS 표준 타입(밸런스) ※인풋 잭1-2은 하이 impedance에 대응, 인풋 잭15-16(L, R)=RCA 핀 타입, 메인 아웃풋 잭(L, R)=TRS 표준 타입(밸런스), ALT 아웃풋 잭(L, R)=TRS 표준 타입(밸런스), AUX 센드 잭1-2=TRS 표준 타입(밸런스), 2 TRACK 아웃풋 잭(L, R)=RCA 핀 타입, 디지털 입력 콘넥터=옵티컬 타입/콕셜 타입, 디지털 출력 콘넥터=옵티컬 타입/콕셜 타입, USB 콘넥터, DX버스 콘넥터=D-SUB 15 핀
룸 어쿠스틱 조절(마이크로폰 내장), 16 밴드 그래픽 EQ, 파이널라이즈(인핸서/멀티 밴드 컴프레서 리미터), 애드 이펙트(파워 컴프레서/보컬 인핸서/나레이션 인핸서), 리버브/에코(에코/쇼트 에코/룸/스몰 홀/라지 홀)
USB 오디오 인터페이스 채널수
녹음=18 채널, 재생=2 채널(동시 녹음 재생 가능) ※96 kHz 모드에서의 USB 연결시는, 파이나라이즈 이펙트가 동작하지 않습니다.
전원
DC9V(AC아답터)
소비 전류
1.4A
팬텀 파워
＋48V/5 mA( 각 채널)
포함 물건
컨트롤 케이블(D-SUB 15 핀, 2 m), USB 케이블, 드라이버 CD-ROM, SONAR LE CD-ROM, AC아답터, 랙 마운트 아답터, 취급 설명서
동작 조건
대응 OS
MicrosoftR WindowsR XP Home Edition Service Pack 2
MicrosoftR WindowsR XP Professional Service Pack 2
※모두 일본어판
대응 PC
USB2. 0 포트를 장비 한 Windows 대응 PC ※Intel제 칩 세트를 추천
CPU/클락
PentiumR 4 프로세서/1.6 GHz 이상
PentiumR M 프로세서/1.3 GHz 이상
※CeleronR, 또는 호환 프로세서에서는 충분한 퍼포먼스가 나오지 않을 가능성이 있습니다.
※96 kHz 사용시, PentiumM 1.7GHz 이상을 추천
메모리
512 M바이트 이상
【USB2. 0 인터페이스 카드 카드 버스(PCMCIA) 용, PCI 버스용을 사용하시는 경우】
NEC Enhanced Host Controller를 탑재한 PCI 버스용 인터페이스 카드를 추천 합니다. 일부 PC로, 카드 버스(PCMCIA) 용 USB2. 0 인터페이스 카드 자체가 충분한 퍼포먼스가 나와 있지 않은 것이 확인되고 있습니다.
※오디오의 녹음시에는, 녹음 시간이나 양자화 비트 사운드/샘플링 주파수에 응해, 충분한 하드 디스크 공간 용량이 필요합니다.
※본제품은 상기 조건을 채우는 표준적인 컴퓨터로 동작을 확인하고 있습니다만, 이 조건하에서의 동작 모든 것을 보증하는 것이 아닙니다. 동일 조건하에서도, 컴퓨터 고유의 설계 사양이나 사용 환경의 차이에 의해 처리 능력이 다른 것을 양해 바랍니다.
